1. L'alimentation triphasée de l'onduleur sinusoïdal CNC est dotée de fonctions de démarrage et d'arrêt en douceur, garantissant une vitesse de test rapide et une haute précision.
2. Fonctions de test pour les transformateurs triphasés-, les transformateurs monophasés-, les PT, les TC et les transformateurs de type Z-, y compris le rapport, le groupe et la polarité.
3.Le test triphasé comprend le rapport de tension ligne-à-ligne, le rapport de tension ligne-à-phase, le rapport de transformation, le diagramme vectoriel et les fonctions de test de connexion de groupe.
4. Fonction de test de polarité du rapport CT.
5. Il a une fonction de test de différence angulaire dans le test monophasé -.
6. La position du robinet peut être testée jusqu'à 99 positions.
7. La plage de mesure est large, avec un maximum de 2000.
8. Alerte d'inversion de tension haute/basse.
9. Alerte de court-circuit de sortie -.
10. L'affichage de l'horloge et de la date reste opérationnel sans perte de puissance ; les données sont stockées localement avec 100 enregistrements de test et les données stockées peuvent être transférées vers un PC.
11. Fonction d'impression d'imprimante thermique.
12. Compact et léger, ce qui le rend facile à transporter et à utiliser.

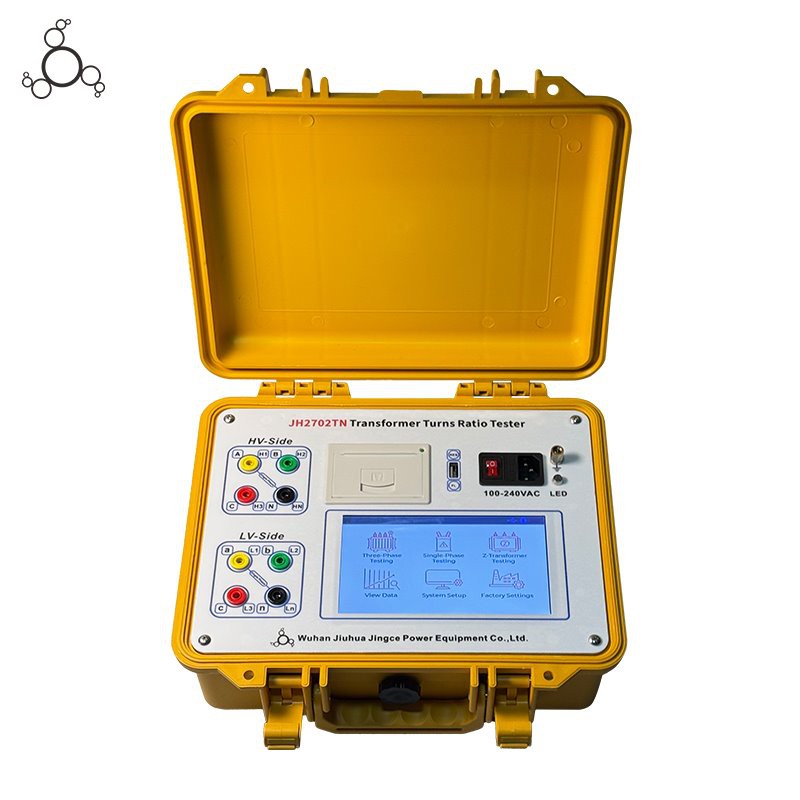

ProduitIntroduction
Brisant les limites des testeurs de ponts de ratio traditionnels, qui se caractérisent par un fonctionnement fastidieux, une lecture peu intuitive, des tests monophasés-phase-uniquement et la nécessité d'une conversion manuelle des données, le transformateur portable ttr optimise l'efficacité et la précision des tests grâce à une série de conceptions et de fonctions avancées. Équipé d'un écran tactile LCD couleur TFT 800 × 480 haute résolution de 7 -pouces, l'instrument est doté d'un système d'invite de menu chinois humanisé, permettant une utilisation intuitive et simple, même pour le personnel de test sur site-. Sa conception de câblage unique-permet de réaliser en un seul clic-un test de rapport triphasé-, réduisant considérablement la charge de travail de câblage sur site-et raccourcissant le temps de maintenance en cas de panne de courant du transformateur. Alimenté par une alimentation à onduleur sinusoïdal CNC triphasé avec des fonctions de démarrage et d'arrêt progressifs, le ttr portable garantit une vitesse de test rapide et une précision de mesure élevée, avec une large plage de test de 0,9-2000 et normes de précision à plusieurs-niveaux pour répondre aux exigences de test de différents types de transformateurs. Il dispose d'une capacité de test complète, prenant en charge les tests de rapport, de groupe et de polarité pour les transformateurs triphasés, les transformateurs monophasés, les transformateurs de type PT, CT et Z ; la fonction de test triphasé couvre le rapport de tension ligne à ligne, le rapport de tension ligne à phase, le rapport de spires, le diagramme vectoriel et les tests de connexion de groupe, et le test monophasé - est équipé d'une fonction de test de différence d'angle, avec le test du changeur de prise prenant en charge jusqu'à 99 vitesses, répondant pleinement aux divers besoins de test du test ttr de transformateur dans le système électrique et fournissant une prise en charge de données précises pour tous les types de détection de transformateur et d'inductance mutuelle. La forte intégration des fonctions et la conception portable rendent le test du transformateur ttr plus efficace et plus pratique dans les scénarios d'application sur site.
Paramètre du produit
|
Modèle |
JH2711TN |
|
gamme |
0.9~2000 |
|
précision |
± (lecture × 0,1 % + 2 chiffres) (inférieur ou égal à 200) |
|
± (lecture × 0,2 % + 2 chiffres) (supérieur à 200 et inférieur ou égal à 500) |
|
|
± (lecture × 0,3 % + 2 chiffres) (supérieur à 500) |
|
|
rapport de résolution |
0.9~9.9999(0.0001) |
|
10~99.999(0.001) |
|
|
100~999.99(0.01) |
|
|
1000~1999.9(0.1) |
|
|
alimentation qui fonctionne |
Alimentation par batterie au lithium, capacité de la batterie 5,2 Ah |
|
poids des instruments |
L'ensemble pèse 8,4 kg (y compris l'unité principale, qui pèse 2,2 kg). |
|
Volume des instruments |
280 mm (longueur) × 180 mm (largeur) × 80 mm (hauteur) |
|
température de fin-utilisation |
-10 degrés ~ 50 degrés |
|
humidité relative |
<90%, no condensation |
Scénarios d'application du produit
Tests préventifs du système électrique
Les bureaux d'alimentation électrique effectuent régulièrement des tests de rapport et de polarité sur les transformateurs de distribution-point neutre-en service, les transformateurs de mise à la terre et les PT/CT pour identifier les défauts potentiels des équipements.
Acceptation de l'ingénierie énergétique
Vérification des paramètres des nouveaux transformateurs et des inductances mutuelles avant la connexion au réseau dans les projets neufs/rénovés pour garantir une installation et des performances qualifiées.
Tests de fabrication/réparation d’équipements
Les fabricants de transformateurs et les entreprises de maintenance effectuent des tests départ-usine pour les produits semi-finis/finis et une réinspection des performances-pour les équipements défectueux réparés.
Réparation d'urgence sur-site
Localisez rapidement les causes des défauts au niveau des poteaux extérieurs, des transformateurs de boîtier et des salles de distribution lors de pannes soudaines de transformateurs, réduisant ainsi le temps de panne de courant.
Exploitation d'entreprises industrielles et minières
Les entreprises sidérurgiques, chimiques, minières et autres effectuent indépendamment le fonctionnement quotidien et la détection des défauts des transformateurs internes et des inducteurs mutuels.
Tests de transformateurs spéciaux
Testez le rapport de tension de ligne-à-phase et les paramètres de point neutre exclusifs-pour les transformateurs de mise à la terre de type Z-et les transformateurs de point neutre spéciaux-.
Accessoires du produit
- Un étui rigide portable en alliage d'aluminium argenté
- Un adaptateur secteur avec cordon d'alimentation
- Un câble de données USB
- Deux rouleaux de papier d'impression
- Quatre jeux de cordons de test dédiés (rouge, jaune, vert, noir) avec de grandes pinces crocodiles
Livrer, expédier et servir
FAQ
Q : Quels sont les avantages de ce testeur portable en termes de portabilité et comment s'adapte-t-il aux tests sur site ?
R : L'unité principale du testeur ne pèse que 2,2 kg et l'ensemble pèse 8,4 kg avec un volume compact de 280 mm × 180 mm × 80 mm, ce qui est facile à transporter et à utiliser dans des environnements de site étroits - tels que les salles de distribution et les transformateurs de boîtier. Il est alimenté par une batterie au lithium de 5,2 AH, sans nécessiter d'alimentation CA sur site-, et convient aux tests mobiles dans divers scénarios en extérieur et sur le terrain.
Q : Quelle est la commodité d'utilisation du testeur et est-il adapté à une utilisation rapide pour les opérateurs sur site ?
R : Le testeur est équipé d'un écran tactile couleur TFT 800 × 480 haute résolution de 7,0 -pouces-et d'un système d'invite de menu chinois humanisé. Il adopte une conception de câblage unique-, qui permet de réaliser des tests de rapport triphasé-en un seul clic. Aucune conversion manuelle compliquée des données n’est nécessaire et les résultats des tests sont intuitifs et clairs. Même les opérateurs sur site qui ne sont pas familiers avec l'instrument peuvent maîtriser rapidement le fonctionnement.
Q : Pourquoi choisir le testeur de rapport de rotation portatif de notre société par rapport à des produits similaires sur le marché ?
R : Notre société se concentre depuis de nombreuses années sur la R&D et la production d'équipements de test de puissance, avec une technologie de base mature et une riche expérience d'application-sur site. Ce testeur portable est développé et optimisé de manière indépendante pour les problèmes liés aux tests de transformateurs sur site-, tels que le fonctionnement fastidieux et la mauvaise portabilité de produits similaires. Il intègre haute précision, portabilité, fonctions complètes et protection intelligente, et s'accompagne d'un service après-vente -parfait. Dans le même temps, le produit est soumis à un contrôle de qualité strict dans le processus de production, ce qui peut garantir un fonctionnement stable et fiable à long terme-dans les travaux de test sur site-.
