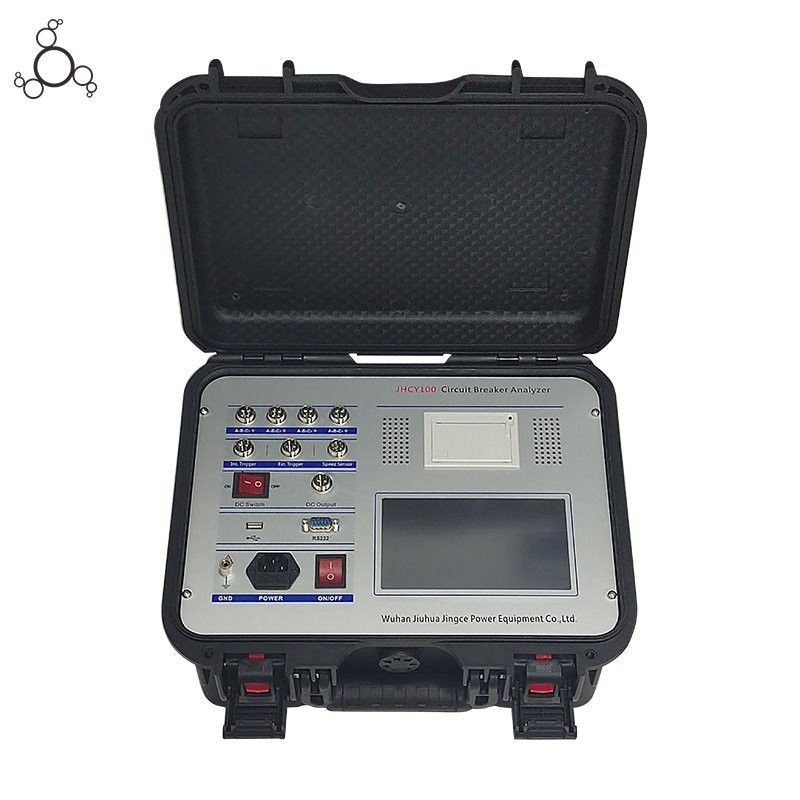

Analyseur de disjoncteur amélioré

Cet instrument est un analyseur de disjoncteur spécial développé par notre société qui vise à répondre aux besoins de divers tests de caractéristiques de fonctionnement de commutateurs haute tension. Il peut mesurer avec précision les caractéristiques dynamiques mécaniques des disjoncteurs à haute tension-, tels que les paramètres sans huile-riches en huile-, le vide, l'hexafluorure de soufre et d'autres paramètres dynamiques mécaniques, et prend en charge le test du compteur de résistance de contact pour évaluer de manière exhaustive les performances de contact électrique des disjoncteurs. L'instrument utilise un grand écran, un dialogue homme -machine en chinois, les caractères chinois affichent les résultats et les impriment. Il présente les avantages de l'intelligence, de la multifonction, des données précises, d'une forte anti-interférence -, d'un fonctionnement simple, d'une petite taille, d'un poids léger et d'une belle apparence.

1. Applicable à tous les types de commutateurs à contact métallique SF6, d'appareils combinés SIG, de commutateurs à vide, de commutateurs à huile dans le pays et à l'étranger.
2. Le capteur de déplacement linéaire et le capteur de rotation sont extrêmement pratiques et simples à installer.
3..Grand écran, LCD direct et rétroéclairé, réglage électronique du contraste. Invite de menu chinois, changez une fois, affichez toutes les données et les graphiques de courbe.
4.L'unité principale peut stocker plusieurs groupes de résultats de tests d'ouverture et de fermeture sur site-, l'horloge en temps réel-à l'intérieur de la machine est pratique pour archiver et sauvegarder la date et l'heure du test.
5. Micro-imprimante rapide-intégrée, imprime toutes les données et cartes.
6. L'analyseur de disjoncteur numérique dispose d'une fonction d'analyse de données puissante, qui peut analyser efficacement divers paramètres d'index de caractéristiques mécaniques du disjoncteur.

1.Temps : temps de rupture et de fermeture inhérent à 12 cassures de métaux courants. Même phase, même période.

2.Re-fermeture : fermer-ouvrir, ouvrir-fermer, ouvrir-fermer-heure d'ouverture de chaque pause : ouvrir une fois, fermer une fois, ouvrir deux fois, fermer-heure d'ouverture et aucune valeur de temps actuelle.

3. Printemps : fermeture du printemps, temps de printemps, processus de printemps, courbe de ressort pour chaque pause ; amplitude de rebond pour chaque cassure.

4.Vitesse : vitesse à l'instant de contact, vitesse à l'instant de séparation, vitesse maximale, courbe caractéristique de déplacement dans le temps-.

5. Courant : valeur du courant d'ouverture et de fermeture, courbe de courant des bobines.

6. Tension de fonctionnement : une alimentation numérique réglable pour disjoncteur DC30 - 250V / 20A est fournie dans l'équipement pour terminer automatiquement le test de fonctionnement basse tension du disjoncteur et mesurer les valeurs de tension de fonctionnement du disjoncteur.

1. Mesure du temps :

12 temps de commutation (fermeture) naturel

La phase d'ouverture (fermeture) n'est pas en même temps

La différence entre les différentes périodes de commutation (clôture)

Fermeture (ouverture) Temps de rebond (nombre de rebonds)

Plage de test de déclenchement interne : 1 ms ~ 10 000 ms, résolution : 0,01 ms,

Plage de test de déclenchement externe : 1 ms ~ 10 000 ms,

Résolution dans les 999 ms : 0,01 ms, 1 000-9999 ms : 0,1 ms et au-dessus de 10 000 ms : 1 ms.

Précision dans les 200 ms : 0,05 % ± 0,1 ms

2. mesure de la vitesse : vitesse de séparation instantanée (fermeture instantanée)

Plage horaire désignée (segment de course ou segment d'angle) moyenne

vitesse

3. Plage de mesure de vitesse : capteur de 0,1 mm 0,01 ~ 20,00 m/s, capteur d'angle de 345 degrés 1 cycle/0,01 degrés.

4. Mesure du déplacement : Déplacement du contact mobile (déplacement)

Course de contact (distance ouverte)

Au cours des voyages

Course de dépassement ou de rebond

5. Plage de mesure : capteur linéaire : 50 mm, plage de mesure : 0-50 mm, résolution : 0,1 mm.

Capteur linéaire 100-1000 mm en option de n'importe quelle longueur.

Encodeur : capteur de rotation à 345 degrés, mesure

plage : 0-1000 mm, résolution :0,1

6. Plage de résistance actuelle : courant maximum 20 A, résolution : 0,01 A, résistance 1000 Ω, résolution : 0,01 Ω.

7. Alimentation de l'instrument : AC 220 V ± 10 % ; 50 Hz plus ou moins 10 %

8. Puissance de sortie CC : DC20 ~ 270 V réglable en continu, DC220 V inférieur ou égal à 20 A (courte durée), puissance : 4 400 W.

9. Tension de déclenchement externe : AC/DC10-300 V, courant inférieur ou égal à 120 A.

10. plage de mesure du sectionneur

(1) Tension de sortie : DC20 ~ 270 V (réglable).

(2) Temps de sortie actuel : 0,01 ~ 10 s (réglable)

(3) Temps d'acquisition maximum du signal de fracture : 10 s

(4) Fermeture de fracture mesurable, temps de séparation, synchronisme triphasé -, temps de rebond et fréquence.

11. volume de l'ordinateur central : 360 × 260 × 170 mm

12. environnement d'exploitation : -20 degrés ~ +50 degrés

13. humidité relative : inférieure ou égale à 90 %
